MABR膜曝气生物膜反应器

       MABR（Membrane Aerated Biofilm Reactor）膜曝气生物膜反应器（或称EHBR强化耦合生物膜反应器），是膜技术与生物膜技术相结合的一种新型水处理工艺。它是利用透气膜与附着生长型生物膜之间的协同作用，采用透气膜将氧气传递至透气膜表面附着的生物膜层，同时氨和有机物（COD、BOD）等基质从污水扩散到生物膜层，从而对水体污染物进行消耗、降解，以达到水污染防治标准。

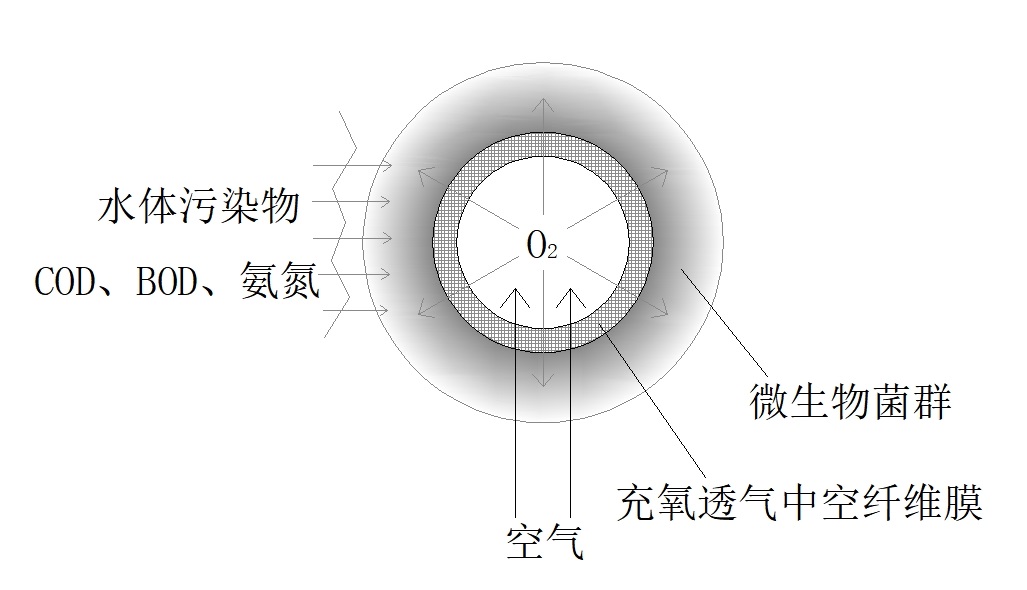

                                                        【滤盾膜】EHBR生物膜示意图

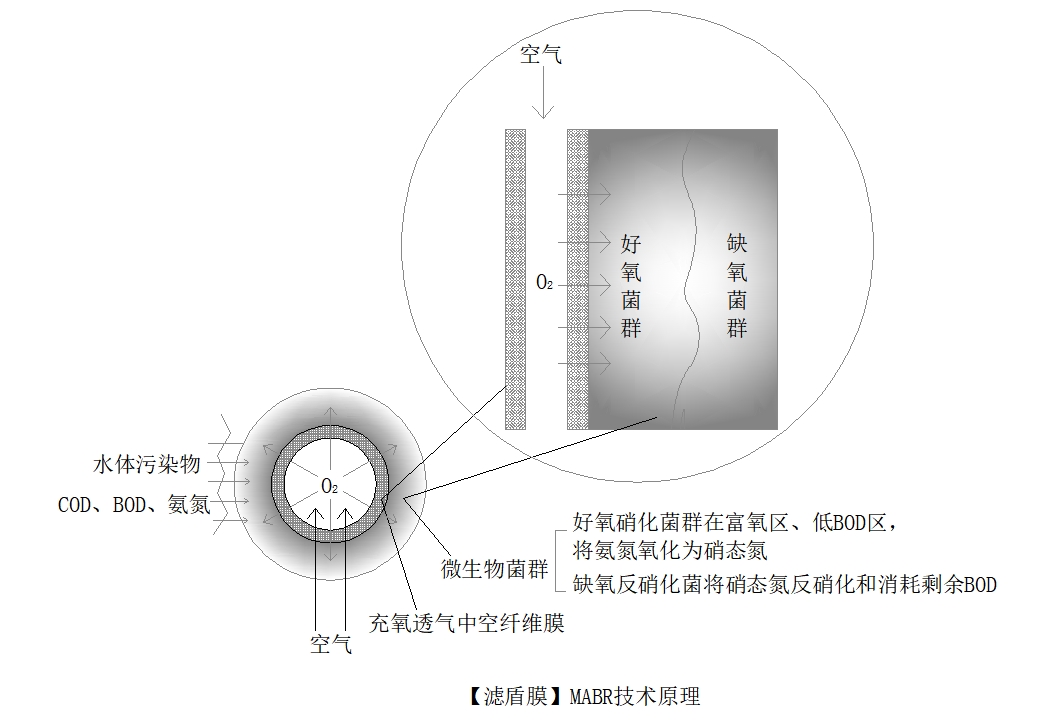

【MABR膜技术原理】

        在MABR（EHBR膜）工艺的生物膜中，氧气和水中有机物、营养物质是对向传质的，所以MABR的生物膜实际是一个硝化生物膜，即异养菌和自养菌不会产生冲突，这样比较容易在整个生物膜界面上更好地进行硝化，而在外面混合液中进行反硝化，实现同步硝化反硝化。这与传统的生物膜工艺是完全不同的：左边传统生物膜介质上面长生物膜，氧气和水中有机物和营养物质从 外进入到生物膜，从而存在异养菌和自养菌竞争的问题，整个生物膜单元是好氧环境，仍属于硝化区。



【LEDON 透氧膜系列产品参数】

        江苏滤盾膜科技有限公司开发生产的MABR膜组件（EHBR膜组件）是一种半疏水性透氧膜，更像是生物呼吸膜，意味着我们用半疏水中空透气膜来呼吸，本质上是用低能耗的中空传（透）氧膜组件实现氧的高效率扩散和传递。LEDON系列中空透氧膜传递扩散的气泡可分为（A膜）无泡曝气型（风压30Kpa，气泡目测不可见，主要作为微生物耦合载体）和（B膜）微纳米气泡充氧型（风压：30kpa，纳米级气泡大量可见，主要作为快速充氧（兼耦合载体））和两种，一般根据应用领域来选择。

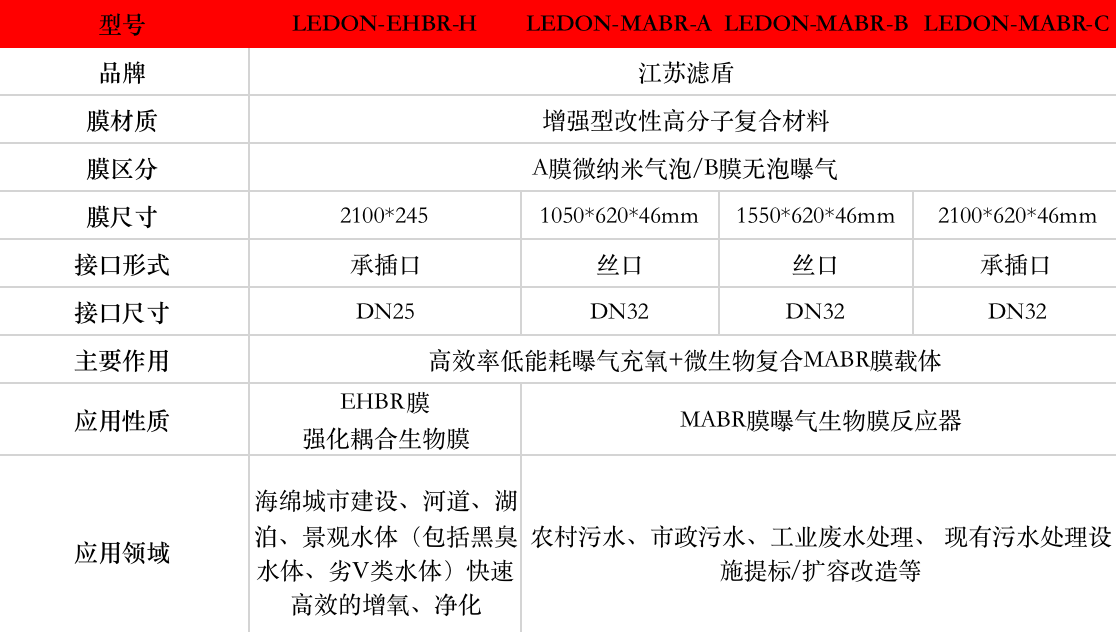

1-1 EHBR膜/MABR膜参数

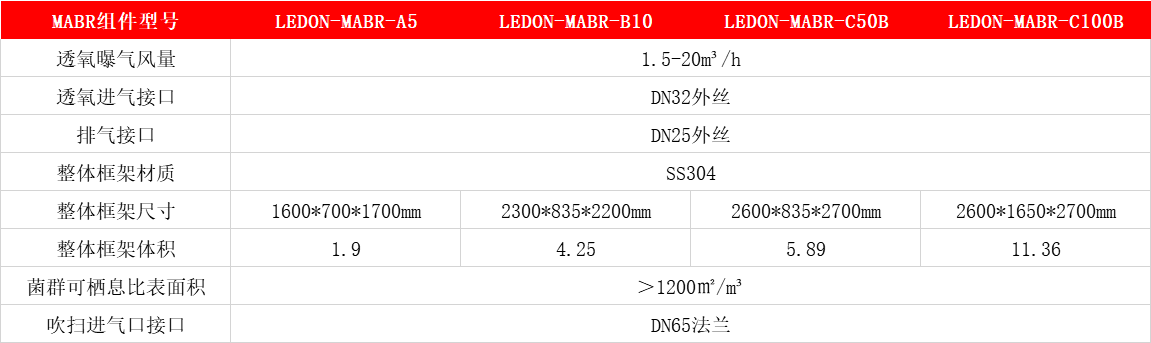

1-2 集成式MABR膜箱参数
     注：MABR膜组件规格型号可根据处理水量、水质模块化定制


                        微纳米气泡充氧型（大量可见）

                 无泡曝气型（MABR膜组件）

【LEDON透氧膜系列产品技术优势】
  • 简单可行：中空透氧膜直接安装在现有生化池或者河道内，对现有的设备和系统运行影响甚微。
  • 能耗低、效率高：氧传递效率比微孔曝气高3-4倍，氧利用率60%以上，传统技术氧气利用率在10%-20%之间），单位体积曝气膜面积大，因为单一设备能耗低，效率高，特别适用于海绵城市规划中的大面积、长期性运行。
  • 污染物去除效率高：活性污泥系统与生长型MABR生物膜系统（同时具有厌氧、兼氧和好氧菌层）相辅相成，单一反应器内实现硝化反硝化同步进行，污染物去除效率高。
  • 使用寿命长：高强度膜材料制造的中空纤维膜柔韧性好，结合耐酸碱灌封胶，组件使用寿命长。　
  • 安装简单、维护频率低：MABR膜组件为模块化设计、安装简单、施工期短，正常运行后无需反冲洗等操作，一次安装，长期使用。
  • 占地少：在现有的生化池内即可实现污染物的更高去除率或者无需新建生化池实现处理水量的扩容。
