MBR平板膜Flat sheet membrane查看更多
MBR平板膜
Flat sheet membrane
查看更多
膜生物反应器(Membrane Bio-Reactor, MBR)为膜过滤分离技术与生物处理技术有机结合的一种新技术。以膜过滤系统取代传统生物处理技术末端二沉池,利用膜的截留分离性能,提高生化系统的活性污泥浓度,延长生物反应时间,强化生化处理有机负荷,从而提高出水水质、减少污水处理设施占地面积,并能有效减少剩余污泥量。
滤盾膜(LEDON)基于多年的创新开发与投入, 通过自主开发的滤盾技术(LEDON-TECH)实现规模化生产高抗污染FR-MBR产品((Fouling Resistance MBR series)。在不断的发展过程中, 采用滤盾技术的MBR膜产品已有大量的安装及实际运行的案例, 广泛应用于污水处理厂的提标改造、生活/工业废水的处理、中水回用、垃圾渗沥液的处理等领域。
【滤盾膜】-MBR平板膜产品介绍
MORE +
滤盾 LEDON-MBR平板膜系列产品采用NIPS(湿法)工艺制备平板膜,具有高抗污染、大通量、高剥离强度、永久亲水、耐药洗等特点,结合自主开发的新型全通道式膜结构,无需导流布,使抽吸出水更迅速、均衡,降低污堵风险,膜池中的活性污泥被阻隔在膜元件的表面,过滤后的水通过膜元件抽吸口在负压作用下被抽出。
全通道式MBR平板膜组件包含膜箱和曝气箱构成
⑴膜箱:
主要功能为收集 MBR 系统的产水:
①. 全通道式MBR平板膜元件:滤膜孔径为小于 0.1μm 的PVDF 平板膜
②. 集水管:将每片平板膜的产水收集,并通专用接头与出水管道相连,标准为6片膜一单元。
③. 出水管:用于连接各集水管,汇总后预留一个出水法兰接口。
④. O型圈:用于集水管上的活接,防止接头发生渗漏。
⑤. SS304膜框架:用于固定膜元件
⑵曝气箱:
主要功能气水混合、冲刷膜表面、减缓或防止膜污染及提供生化需氧。
进气总管:用于连接各曝气分管,汇总后预留一法兰接口。
曝气装置:MBR膜专用的防污堵穿孔曝气装置,采用高密度、大阻力配气方式。
主要功能为收集 MBR 系统的产水:
①. 全通道式MBR平板膜元件:滤膜孔径为小于 0.1μm 的PVDF 平板膜
②. 集水管:将每片平板膜的产水收集,并通专用接头与出水管道相连,标准为6片膜一单元。
③. 出水管:用于连接各集水管,汇总后预留一个出水法兰接口。
④. O型圈:用于集水管上的活接,防止接头发生渗漏。
⑤. SS304膜框架:用于固定膜元件
⑵曝气箱:
主要功能气水混合、冲刷膜表面、减缓或防止膜污染及提供生化需氧。
进气总管:用于连接各曝气分管,汇总后预留一法兰接口。
曝气装置:MBR膜专用的防污堵穿孔曝气装置,采用高密度、大阻力配气方式。
滤盾 LEDON-MBR平板膜系列产品,通过间歇性真空抽吸,配套不间断气擦洗运行方式进行过滤产水,周期性的物理和化学清洗等手段去除污染物,以保障膜系统长期稳定运行。
平板膜元件型号 | LEDON-MBR90型 | LEDON-MBR110型 |
膜材质 | PVDF(聚偏氟乙烯) | |
平均孔径 | 0.1μ | |
膜元件尺寸L*W*D | 1220×760*44mm | 1500×760*44mm |
有效膜面积 | 9㎡(6片平板膜) | 11㎡(6片平板膜) |
膜设计产水流量 | 15-25 LMH | |
曝气量 | 1㎡ 膜组件占地面积(俯视阴影面积)按100-120m³/h设计 | |
过滤方式 | 负压抽吸过滤 | |
运行方式 | 间歇式(运行8min间歇2min) | |
出水通道 | 全通道式 | |
推荐抽吸负压 | 推荐抽吸负压-10~ -50 Kpa | |
在线加药量 | 3-5L/㎡膜面积 |

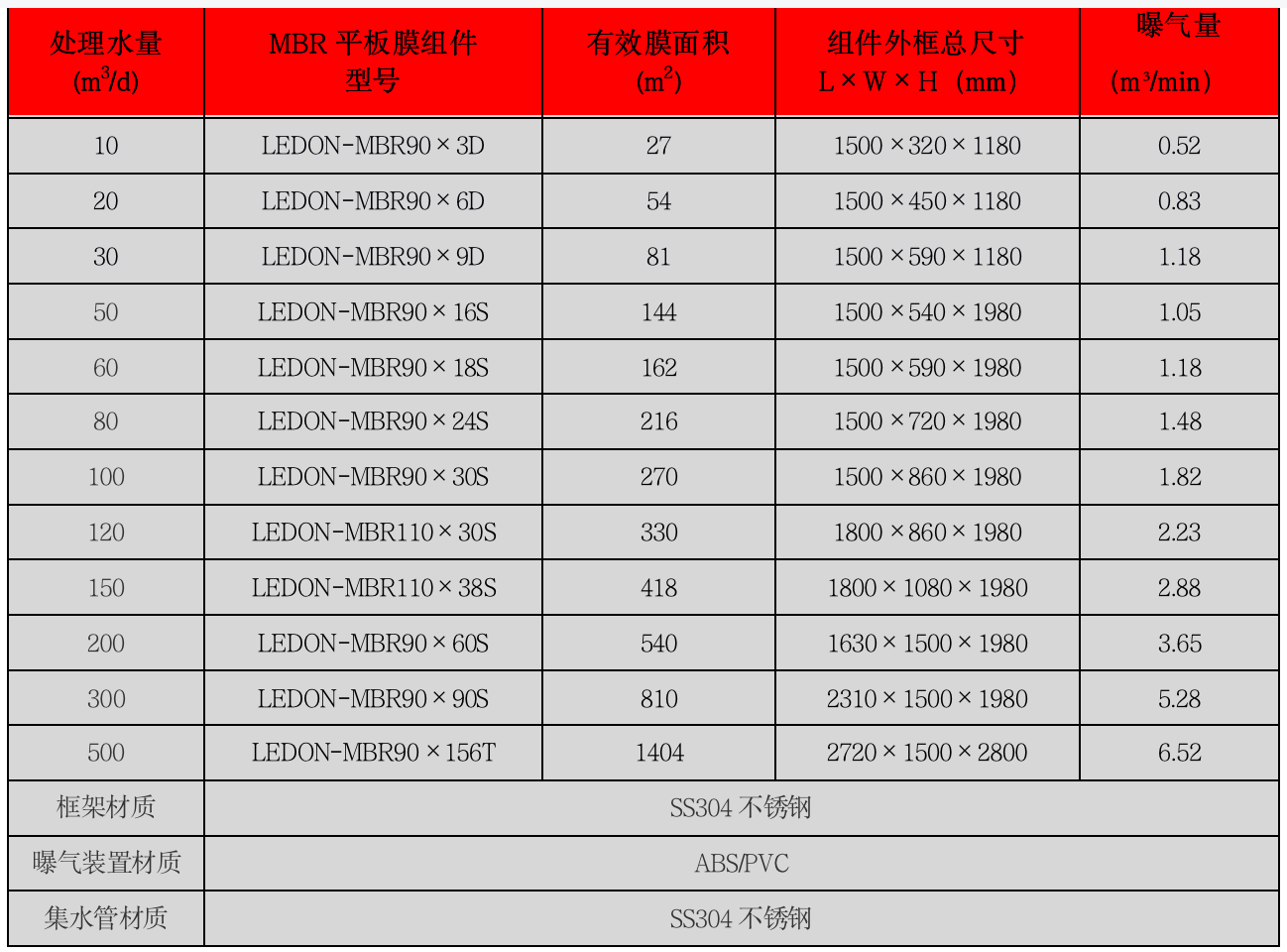

全通道式LEDON-MBR平板膜组件产品规格参数

注:1、以上设计产水量为处理市政/生活污水,25℃条件下的标准参考数值;
2、滤盾(LEDON)可以根据客户要求及现场情况模块化配置膜元件,以满足实际使用要求;
3、膜材质可根据情况选择PP、PE、PVC、PVDF、PTFE等高分子改性材料;
滤盾LEDON-MBR平板膜产品特点
MORE +
精度高、产水水质好
-梯度膜孔结构,过水阻力更低
-外层致密皮层、极致0.1um
安装维护极方便
-无需卡槽—自组合安装方式
- 膜片采用胶水阵列式封装、一体结构安装接口少
使用寿命长、运行成本低
- 无纺布支撑层、不脱皮
-超声波技术焊接,不破裂更可靠
-曝气均匀、清洗彻底,频率低
永久亲水、高抗污染
-高分子聚合物亲水改性
-可摆动式设计,结合大阻曝气方式,污泥不易黏附
-全通道式出水流道设计、出水负压更低、更均衡
滤盾---MBR平板膜应用领域
MORE +
市政(生活)污水处理:覆盖于传统和新建污水处理厂的提标改造及中水回用
工业废水处理:覆盖于各个工业领域高浓度、难降解的废水处理及回用
养殖废水、垃圾渗滤液及特种废水的处理
