高抗污染FR-MBR膜
PVDF Hollow fiber membrane
       膜生物反应器（Membrane Bio-Reactor, MBR）为膜过滤分离技术与生物处理技术有机结合的一种新技术。以膜过滤系统取代传统生物处理技术末端二沉池，利用膜的截留分离性能，提高生化系统的活性污泥浓度，延长生物反应时间，强化生化处理有机负荷，从而提高出水水质、减少污水处理设施占地面积，并能有效减少剩余污泥量。

     滤盾 FR-MBR系列膜组件采用NIPS（湿法）工艺制备的PVDF增强型中空纤维膜，通过引入聚合银离子复配纳米材料，实现规模化生产高抗污染FR-MBR（Fouling Resistance MBR series)膜系列产品。具有高强度不断丝、高抗污染、大通量、永久亲水、耐药洗等特点，结合均匀的垂直分丝排布及大通道排污设计，可降低污泥沉积，减小污堵风险。组件、膜箱、曝气及集水优化整合为成套过滤系统，运行能耗降低，出水水质水量更稳定，并且安装维护非常便捷。

       滤盾膜（LEDON）基于多年的创新开发与投入, 滤盾技术（LEDON-TECH）在不断的发展应用过程中, 通过间歇性真空抽吸，配套不间断气擦洗运行方式进行过滤产水，周期性的物理和化学清洗等手段去除污染物，可以保障膜系统长期稳定运行。目前，采用滤盾技术的MBR膜产品已有大量的安装及实际运行的案例， 广泛应用于污水处理厂的提标改造、生活/工业废水的处理、污水处理设备、中水回用、水体生态修复等领域。

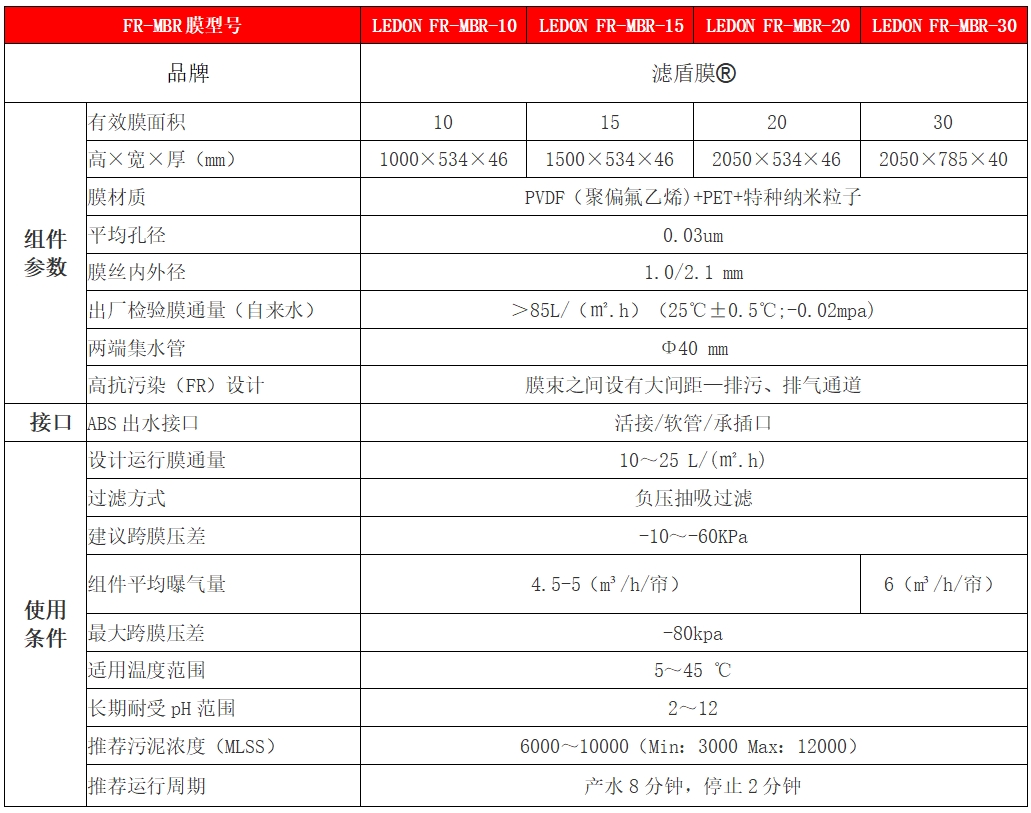

滤盾膜 --高抗污染FR-MBR膜及组件技术参数
MORE +
LEDON FR-MBR膜片规格参数

FR-MBR膜型号

LEDON FR-MBR-10

LEDON FR-MBR-15

LEDON FR-MBR-20

LEDON FR-MBR-30

品牌

滤盾膜®

组件
参数

有效膜面积

10

15

20

30

高×宽×厚（mm）

1000×534×46

1500×534×46

2000×534×46

2050×785×40

膜材质

PVDF（聚偏氟乙烯)

平均孔径

0.2um

膜丝内外径

1.0/2.1 mm

出厂检验膜通量(自来水）

＞85L/（㎡.h）（25℃±0.5℃;-0.02mpa)

两端集水管

Φ40 mm

高抗污染（FR）设计

膜束之间设有大间距—排污、排气通道

接口

ABS出水接口

活接/软管/承插口

使用

基本
条件

设计运行膜通量

10～25 L/(㎡.h)

过滤方式

负压抽吸过滤

建议跨膜压差

-10～-40KPa

组件平均曝气量

4.5-5 m³/(h.帘）

6 m³/(h.帘)

最大跨膜压差

-60kpa

推荐使用温度范围

15～35 ℃

清洗pH范围

1～13

推荐污泥浓度（MLSS）

6000～8000

推荐运行周期

产水8分钟，停止2分钟

LEDON FR-MBR膜规格参数

使用膜帘（片）型号

处理水量(m3/d)

MBR膜组件型号

MBR膜组件外形尺寸L×W×H（mm）

MBR膜数量(片)

膜面积(m2)

曝气量（m³/min）

LEDON FR-MBR-10型
适合水深≥1.9m膜池

5-7

LEDON FR-MBR-10×2U

700×480×600

2

20

0.15

10

LEDON FR-MBR-10×3

700×480×1350

3

30

0.23

20

LEDON FR-MBR-10×6

700×680×1350

6

60

0.45

30

LEDON FR-MBR-10×9

980×700×1350

9

90

0.68

40

LEDON FR-MBR-10×12

1280×700×1350

12

120

0.90

50

LEDON FR-MBR-10×15

1580×700×1350

15

150

1.13

60

LEDON FR-MBR-10×18

1980×700×1350

18

180

1.35

80

LEDON FR-MBR-10×24

2480×700×1350

24

240

1.80

LEDON FR-MBR-15型
适合水深≥2.4m膜池

80

LEDON FR-MBR-15×14

1780×700×1900

16

240

1.33

100

LEDON FR-MBR-15×20

2180×700×1900

20

300

1.67

120

LEDON FR-MBR-15×24

2580×700×1900

24

360

2.00

150

LEDON FR-MBR-15×30

2890×700×1900

30

450

2.50

200

LEDON FR-MBR-15×40

2180×1380×1900

40

600

3.33

250

LEDON FR-MBR-15×50

2680×1380×1900

50

750

4.17

LEDON FR-MBR-20型
适合水深≥3.0m膜池

150

LEDON FR-MBR-20×22

2380×750×2450

22

440

1.83

200

LEDON FR-MBR-20×30

2890×750×2450

30

600

2.50

250

LEDON FR-MBR-20×38

1980×1380×2450

38

760

3.17

300

LEDON FR-MBR-20×45

2380×1380×2450

45

900

3.75

350

LEDON FR-MBR-20×53

2780×1380×2450

53

1060

4.42

LEDON FR-MBR-30型
适合水深≥3.0m膜池

400

LEDON FR-MBR-30×40

2200×1700×2450

40

1200

4.00

500

LEDON FR-MBR-30×50

2700×1700×2450

50

1500

5.00

600

LEDON FR-MBR-30×60

2800×1700×2450

60

1800

6.00

700

LEDON FR-MBR-30×70

3040×1700×2450

70

2100

7.00

注：1.以上设计处理水量为处理市政/生活污水标准条件下的稳定运行参考数值；
      2.对于不同的水质，其设计膜通量会有较大区别，用户应进行充分试验或者咨询我司0510-80333090。
      3.LEDON FR-MBR 膜组件尺寸（长度、高度）可根据实际膜池尺寸调整；
      4.低温及过高污泥浓度会抑制膜的透水性，会导致膜通量、产水量的下降外，同时黏滞性增大,应适当降低设计时的膜通量。

滤盾FR-MBR膜产品特点
MORE +

永久亲水、高抗污染
高分子聚合物亲水改性
永不流失的功能性抗菌纳米材料改性造就高抗污染
排污通道设计、垂直分丝排布，挂泥少

安装维护方便、持久好用
活接式集水嘴，耐用方便
两侧省去U型卡固定、避免膜丝刮伤、扯断
组件（含集水管、分气管）全不锈钢结构，使用持久不变形

 精度高、通量稳定
外层致密皮层、极致过滤精度
梯度膜孔结构，过水阻力更低，产水更均衡
上下两端同时汇集出水，处理水量更稳定



 使用寿命长、清洗频率低
支撑管（加筋）增强，不断丝、不脱皮
软硬胶双层封装技术，保护膜丝根部，产品使用寿命有保证
均衡对称式进气，曝气更均匀、气水擦洗更彻底、清洗频率低


MBR产品应用范围
MORE +
微信图片_20190704172835

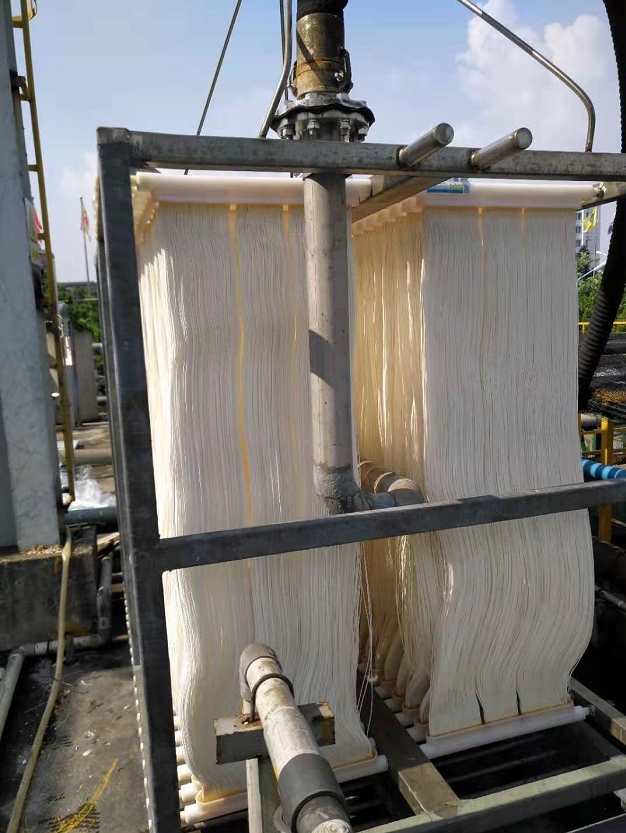

FR-MBR膜组件
FR-MBR膜
市政（生活）污水处理：覆盖于传统和新建污水处理厂的提标改造及中水回用
工业废水处理：覆盖于各个工业领域高浓度、难降解的废水处理及回用
特种废水：养殖废水、垃圾渗滤液、矿山尾水、冶金特种分离过滤领域
