MBR工艺的组成与分类

发布日期：2017-10-11 14:04
1529997475176
膜生物反应器( Membrance Bioreactor Reactor，简称MBR)是膜分离与生物处理技术组合而成的废水生物处理新工艺, 与传统的生化处理技术相比，MBR具有以下主要特点：处理效率高、出水水质好；设备紧凑、占地面积小；易实现自动控制、运行管理简单。


近两年来，膜生物反应器在我国国内已进入了实用化阶段。 MBR系统的处理对象从生活污水扩展到高浓度有机废水和难降解工业废水，如制药废水、化工废水、食品废水、屠宰废水、烟草废水、豆制品废水、粪便污水、黄泔污水等。从目前的趋势看，中水回用将是MBR在我国推广应用的主要方向。MBR对生活污水、高浓度有机废水与难降解工业废水的处理效果良好。


膜-生物反应器主要由膜分离组件及生物反应器两部分组成。通常提到的膜 - 生物反应器实际上是三类反应器的总称：
①曝气膜 - 生物反应器 (Aeration Membrane Bioreactor, AMBR) ；
②萃取膜 - 生物反应器（ Extractive Membrane Bioreactor, EMBR ）；
③固液分离型膜 - 生物反应器（ Solid/Liquid Separation MembraneBioreactor, SLSMBR, 简称 MBR ）。


曝气膜-生物反应器

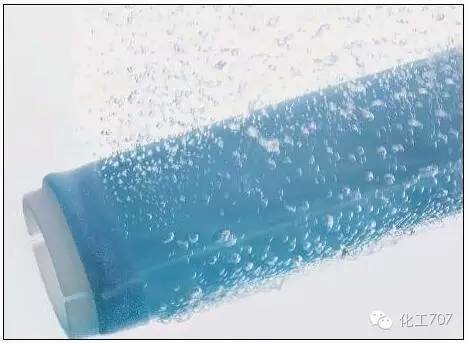

曝气膜-生物反应器最早见于 Cote.P 等1988年报道，采用透气性致密膜（如硅橡胶膜）或微孔膜（如疏水性聚合膜），以板式或中空纤维式组件，在保持气体分压低于泡点（ Bubble Point ）情况下，可实现向生物反应器的无泡曝气。该工艺的特点是提高了接触时间和传氧效率，有利于曝气工艺的控制，不受传统曝气中气泡大小和停留时间的因素的影响。


萃取膜-生物反应器

萃取膜-生物反应器又称为 EMBR （ ExtractiveMembrane Bioreactor ）。因为高酸碱度或对生物有毒物质的存在，某些工业废水不宜采用与微生物直接接触的方法处理；当废水中含挥发性有毒物质时，若采用传统的好氧生物处理过程，污染物容易随曝气气流挥发，发生气提现象，不仅处理效果很不稳定，还会造成大气污染。为了解决这些技术难题，英国学者 Livingston 研究开发了 EMB 。

废水与活性污泥被膜隔开来，废水在膜内流动，而含某种专性细菌的活性污泥在膜外流动，废水与微生物不直接接触，有机污染物可以选择性透过膜被另一侧的微生物降解。由于萃取膜两侧的生物反应器单元和废水循环单元是各自独立，各单元水流相互影响不大，生物反应器中营养物质和微生物生存条件不受废水水质的影响，使水处理效果稳定。系统的运行条件如 HRT 和 SRT 可分别控制在最优的范围，维持最大的污染物降解速率。


固液分离型膜-生物反应器

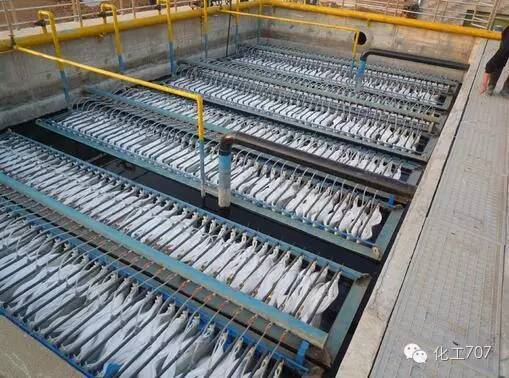

固液分离型膜-生物反应器是在水处理领域中研究得最为广泛深入的一类膜-生物反应器，是一种用膜分离过程取代传统活性污泥法中二次沉淀池的水处理技术。

在传统的废水生物处理技术中，泥水分离是在二沉池中靠重力作用完成的，其分离效率依赖于活性污泥的沉降性能，沉降性越好，泥水分离效率越高。

而污泥的沉降性取决于曝气池的运行状况，改善污泥沉降性必须严格控制曝气池的操作条件，这限制了该方法的适用范围。由于二沉池固液分离的要求，曝气池的污泥不能维持较高浓度，一般在1.5~3.5g/L 左右，从而限制了生化反应速率。水力停留时间（HRT ）与污泥龄（SRT ）相互依赖，提高容积负荷与降低污泥负荷往往形成矛盾。系统在运行过程中还产生了大量的剩余污泥，其处置费用占污水处理厂运行费用的25% ～40% 。传统活性污泥处理系统还容易出现污泥膨胀现象，出水中含有悬浮固体，出水水质恶化。

针对上述问题， MBR 将分离工程中的膜分离技术与传统废水生物处理技术有机结合，大大提高了固液分离效率，并且由于曝气池中活性污泥浓度的增大和污泥中特效菌 ( 特别是优势菌群 ) 的出现，提高了生化反应速率。同时，通过降低 F/M 比减少剩余污泥产生量（甚至为零），从而基本解决了传统活性污泥法存在的许多突出问题。



根据膜组件和生物反应器的组合方式，又可将膜 - 生物反应器分为分置式、一体式以及复合式三种基本类型。以下讨论的均为固液分离型膜 - 生物反应器。


分置式膜-生物反应器


分置式膜-生物反应器把膜组件和生物反应器分开设置，如图所示。生物反应器中的混合液经循环泵增压后打至膜组件的过滤端，在压力作用下混合液中的液体透过膜，成为系统处理水；固形物、大分子物质等则被膜截留，随浓缩液回流到生物反应器内。

分置式膜 - 生物反应器的特点是运行稳定可靠，易于膜的清洗、更换及增设；而且膜通量普遍较大。但一般条件下为减少污染物在膜表面的沉积，延长膜的清洗周期，需要用循环泵提供较高的膜面错流流速，水流循环量大、动力费用高 (Yamamoto,1989) ，并且泵的高速旋转产生的剪切力会使某些微生物菌体产生失活现象 ( Brockmann andSeyfried, 1997 ) 。


一体式膜-生物反应器

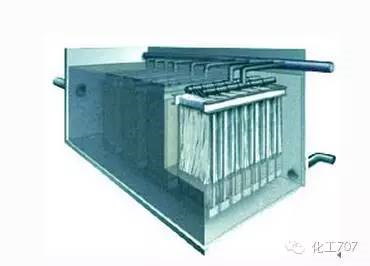

一体式膜-生物反应器是把膜组件置于生物反应器内部，如图所示。进水进入膜-生物反应器，其中的大部分污染物被混合液中的活性污泥去除，再在外压作用下由膜过滤出水。这种形式的膜-生物反应器由于省去了混合液循环系统，并且靠抽吸出水，能耗相对较低；占地较分置式更为紧凑，近年来在水处理领域受到了特别关注。但是一般膜通量相对较低，容易发生膜污染，膜污染后不容易清洗和更换。



复合式膜-生物反应器


复合式膜-生物反应器在形式上也属于一体式膜-生物反应器，所不同的是在生物反应器内加装填料，从而形成复合式膜-生物反应器，改变了反应器的某些性状，在复合式膜生物反应器中安装填料的目的有两个：一是提高处理系统的抗冲击负荷，保证系统的处理效果。二是降低反应器中悬浮性活性污泥浓度，减小膜污染的程度.保证较高的膜通量。
